نافي تيتانيومأنود التيتانيوم البلاتينييُظهر مقاومة ممتازة للتآكل أثناء التفاعلات الأنودية ويمكنه تحمل البيئات شديدة الأكسدة والحموضة القوية والقلوية القوية. عندما يتعلق الأمر بقدرة المنتج على التكيف والتخصيص، فإن NAVI Titanium يدعم التخصيص الكامل للنطاق -غير-. يمكنهم إنتاج ألواح تيتانيوم مطلية بالبلاتين-، وشبكات تيتانيوم، وأنابيب تيتانيوم، وقضبان تيتانيوم، وأنودات شريط تيتانيوم. بالإضافة إلى ذلك، يمكنهم إجراء معالجة مخصصة، وحفر، وثني، وتجميع لحام استنادًا إلى رسومات العملاء، مما يوفر مكونات نهائية متكاملة ويقلل بشكل كبير-المعالجة في الموقع للعملاء.

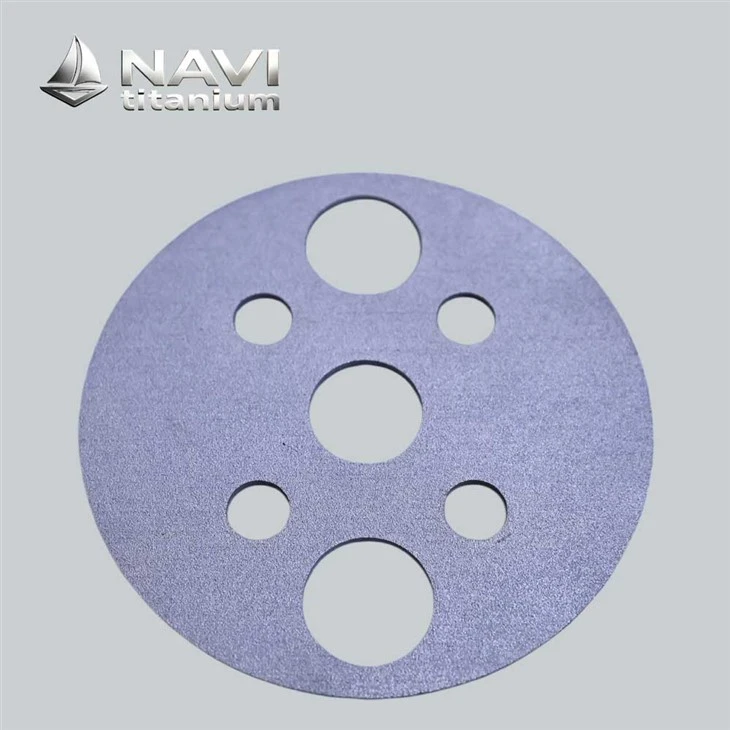

مقدمة المنتج
يستخدم أنود التيتانيوم المطلي بالبلاتينيوم NAVI -عملية طلاء بلاتينيوم عالية الجودة-، مما يمنحه طبقة بلاتينية كثيفة وموحدة ذات التصاق قوي. لديها إمكانات منخفضة جدًا لتطور الأكسجين، وموصلية ممتازة، ومقاومة للتآكل. يعمل الأنود بثبات مع معدل تآكل منخفض، مما يجعله مناسبًا للطلاء الكهربائي، التحليل الكهربائي للماء، التركيب العضوي، الحماية الكاثودية، وغيرها من التطبيقات الكهروكيميائية الدقيقة.
طلب
نافي تيتانيومأنود التيتانيوم البلاتينييتم استخدامها على نطاق واسع خلال عملية الإنتاج الكاملة لعلم المعادن الحديث، والتي تغطي جميع-العمليات الفرعية، بما في ذلك-الترسيب الكهربي للمعادن غير الحديدية،-والتكرير الكهربي للمعادن عالية-النقاء، والمعالجة الكهربية- لمحاليل الترشيح المعدنية المعقدة، واستخلاص المعادن القيمة من سوائل النفايات المعدنية، وإزالة وتنقية الشوائب في أنظمة الإلكتروليت، والمعالجة الكهروكيميائية المعالجة المسبقة للمعادن الصعبة.
في عمليات المعالجة الميتالورجية المائية للنيكل والكوبالت المستخدمة في صناعة الطاقة الجديدة، يتم استخدام هذا الأنود بشكل خاص في مراحل الإنتاج الأساسية مثل الاستخلاص الكهربي لعصارة الكوبالت المختلطة- من النيكل، وتكرير النيكل عالي النقاء- في عملية نظام -مفردة، والتشكيل الكهربائي النهائي للكوبالت عالي النقاء-. في عملية إنتاج المعادن الهيدرولوجية للمواد الأولية الثلاثية، يتم سحق الخام وترشيحه وإخضاعه للاستخلاص والفصل للحصول على محلول واضح مختلط من النيكل-الكوبالت-المنغنيز. يتم إدخال أنودات التيتانيوم المطلية بالبلاتين- في مرحلة الاستخلاص الكهربي العميق للمحلول المعدني الشفاف المختلط-. يتم ترتيبها في مجموعات داخل خلايا التحليل الكهربائي الصناعية، وتشارك بشكل مستمر في عمليات التحليل الكهربائي المستمرة لكل من أنظمة الكبريتات الحمضية والكلوريد المختلط، وتعمل جنبًا إلى جنب مع الكاثودات لتسهيل الترسيب التدريجي وتكوين دفعة من معادن النيكل والكوبالت.
في خطوط إنتاج النيكل عالية النقاء- المخصصة، يتم استخدام أنودات التيتانيوم المطلية بالبلاتين- في مرحلة التحليل الكهربي النهائية لمحاليل تكرير النيكل الصناعية-. باعتبارها مكونات أنود مستقرة، فإنها تشارك في عملية الإنتاج بأكملها، مما يضمن الإنتاج الضخم القياسي لمعدن النيكل النهائي. في عملية إنتاج البطارية-عالية النقاء-من الكوبالت، يتم نشر أنودات التيتانيوم-المطلية بالبلاتين في محطات الاستخلاص الكهربي لمحاليل تكرير كلوريد الكوبالت وكبريتات الكوبالت-التي خضعت للاستخراج وإزالة الشوائب-وتشارك في التشكيل الكهربائي الدقيق لمعدن الكوبالت، مما يدعم الإنتاج المستقر والكبير-للخام الخام مواد لبطاريات الطاقة الجديدة.
دليل الشراء
مراقبة الجودة (مراقبة الجودة)
| موردو المواد الأساسية من التيتانيوم: | طلاء السلائف الموردين: |
|
|
|
عملية التصنيع
المواصفات الفنية
يتم تحديد سمك طلاء البلاتين وكثافة التيار المسموح بها وفقًا لكيمياء المنحل بالكهرباء وهندسة القطب الكهربائي ودرجة حرارة التشغيل والتفاعل المستهدف وعمر الخدمة المطلوب.
| غرض | مواصفة |
| الركيزة | التيتانيوم النقي تجاريا |
| درجة التيتانيوم | ج1 / ج2 |
| طلاء | البلاتين |
| الطهارة حزب العمال | أكبر من أو يساوي 99.9%/المواصفات الفعلية |
| سمك حزب العمال | مخصصة حسب التطبيق |
| تحميل نقطة | حسب الطلب |
| الأشكال | لوحة / شبكة / قضيب / أنبوب / سلك |
| الكثافة الحالية | التطبيق-يعتمد |
| درجة حرارة التشغيل | التطبيق-يعتمد |
| نطاق الرقم الهيدروجيني | التطبيق-يعتمد |
| المنحل بالكهرباء | التطبيق-محدد |
| مساحة السطح | حسب الطلب |
| اتصال | لحام / مترابطة / مخصص |
| التسامح التصنيعي | حسب الرسم |
| فحص الطلاء | سمك / التصاق / فحص السطح |
| إعادة طلاء | متاح إذا أمكن |
الاسترداد الرطب وإنتاج معادن الطاقة الجديدة لبطارية الليثيوم
مع النمو المستمر للقدرة المركبة لبطاريات مركبات الطاقة الجديدة، يدخل عدد كبير من بطاريات أيون الليثيوم- المستهلكة في مرحلة إعادة التدوير، مما يجعل تقنية الاسترداد الميتالورجيا المائية لبطاريات أيون الليثيوم- طريقة رئيسية لتأمين سلسلة توريد المعادن الإستراتيجية مثل الليثيوم والنيكل والكوبالت والمنغنيز والنحاس. في نظام إعادة التدوير الصناعي الحالي، أصبحت تكنولوجيا التعدين المائي واحدة من العمليات الرئيسية لاستعادة موارد البطارية، وذلك بفضل معدل استرداد المعادن المرتفع، والانتقائية القوية، ونقاء المنتج العالي، وملاءمته للتعامل مع النفايات المعقدة. في ظل هذه الخلفية، برز أنود التيتانيوم البلاتيني -من NAVI Titanium (أنود Pt/Ti) كمادة كهروكيميائية مهمة لإعادة تدوير بطاريات الليثيوم- الأيونية المستخدمة في التعدين المائي. تتكون هذه المادة من ركيزة من التيتانيوم وطبقة نشطة من معدن البلاتين السطحي.
بعد التفريغ والتفكيك والسحق والغربلة، تنتج بطاريات أيونات الليثيوم- المفقودة مادة مسحوق أسود (الكتلة السوداء) غنية بالعناصر المعدنية. تتكون الكتلة السوداء بشكل أساسي من النيكل-الكوبالت-المنجنيز (NCM) مادة الكاثود الثلاثي؛ أكسيد الكوبالت الليثيوم (LCO)؛ فوسفات الحديد الليثيوم (LFP)؛ مادة الأنود الجرافيت. جامعي التيار المتبقي من النحاس والألمنيوم ؛ ومنتجات التحلل من المنحل بالكهرباء. لاستخراج المعادن الثمينة الموجودة بداخله، تُستخدم عملية الترشيح الحمضي بشكل شائع في الصناعة لتحويل أكاسيد المعادن الصلبة إلى أملاح معدنية قابلة للذوبان. أثناء الترشيح الحمضي، تتم عادة إضافة عوامل مؤكسدة أو مختزلة لتحسين كفاءة الترشيح. وتشمل الأمثلة بيروكسيد الهيدروجين، والكبريتات، والكبريتات، والكلورات. ومع ذلك، فإن العوامل المؤكسدة الكيميائية التقليدية تمثل مشكلات مثل ارتفاع التكاليف، ومخاطر النقل الكبيرة، والتلوث المتبقي، وصعوبة التحكم الدقيق.
ونتيجة لذلك، يتزايد عدد الأنظمة الصناعية التي تعتمد تكنولوجيا الترشيح بمساعدة الكهروكيميائية. في أنظمة الترشيح المدعمة كهروكيميائيًا، يعمل أنود التيتانيوم المطلي بالبلاتين-كأنود؛ يخلق المجال الكهربائي المطبق بيئة ذات قدرة أكسدة عالية، مما يسهل ذوبان أكاسيد المعادن في نظام الترشيح. وتشمل وظائفها الأساسية توليد وسيطة مؤكسدة من خلال تفاعلات الأكسدة الأنودية لتعزيز كفاءة تعطيل الشبكة البلورية في مادة الكاثود؛ التحكم في تحويل حالة التكافؤ لأيونات المعادن عن طريق ضبط احتمالية تقليل الأكسدة - (ORP)؛ تقليل استهلاك العوامل المؤكسدة الكيميائية لزيادة نسبة إعادة التدوير الخضراء؛ ومنع إدخال شوائب إضافية لتحسين نقاوة فصل النيكل والكوبالت والمنغنيز اللاحق.
إن جوهر عملية إعادة التدوير-الرطبة لبطاريات الليثيوم لا يتمثل في مجرد إذابة المعدن، بل في تحقيق الفصل الانتقائي من خلال التحكم في الحالات الكيميائية لأيونات المعادن المختلفة. ولذلك، فإن التحكم في إمكانية الأكسدة والاختزال هو المفتاح للعملية برمتها. في نظام المنغنيز -الكوبالت- النيكل، تظهر عناصر مختلفة سلوكيات الأكسدة والاختزال المتميزة، مثل النيكل: Ni²⁺ ↔ Ni³⁺; الكوبالت: Co²⁺ ↔ Co³⁺؛ المنغنيز: Mn²⁺ ↔ Mn³⁺/Mn⁴⁺; والحديد: Fe²⁺ ↔ Fe³⁺. إذا لم يتم التحكم بدقة في بيئة الأكسدة والاختزال، فقد يؤدي ذلك إلى هطول الأمطار المعدنية قبل الأوان؛ انخفاض في انتقائية الاستخراج. انخفاض نقاء المنتج. وزيادة استهلاك المواد الكيميائية. أنودات التيتانيوم التي تنتجها شركة NAVI Titanium، نظرًا لمقاومتها المنخفضة للاستقطاب، يمكنها تسهيل عملية نقل الإلكترون بشكل ثابت، مما يؤدي إلى إمكانية تفاعل أكثر دقة.
على سبيل المثال، في إزالة شوائب الحديد: Fe²⁺ → Fe³⁺ + e⁻، يليها: Fe³⁺ + OH⁻ → Fe(OH)₃↓. من خلال التحكم في عملية الأكسدة باستخدام أنود Pt/Ti، يمكن تعزيز ترسيب شوائب الحديد مع تجنب فقدان النيكل والكوبالت والمنغنيز في وقت واحد. في عملية استخلاص المنغنيز، يمكن أيضًا استخدام الأكسدة الأنودية لتعزيز التفاعل: Mn²⁺ → MnO₂، لإنتاج مادة ثاني أكسيد المنغنيز ذات القيمة العالية-. تتطلب هذه العملية أنودًا يتمتع بثبات عالٍ في تطور الأكسجين، ونافذة واسعة لإمكانية الأكسدة، وانتقائية تحفيزية جيدة. يلبي أنود Pt/Ti هذه المتطلبات وبالتالي يقدم مزايا كبيرة في الفصل الدقيق لمعادن الطاقة الجديدة.
يأتي النحاس الموجود في بطاريات الليثيوم-أيون المستهلكة بشكل أساسي من رقائق النحاس الموجودة في مجمع تيار الأنود. نظرًا لأن النحاس له قيمة اقتصادية عالية، فإن استخلاص النحاس عادةً ما يتضمن عملية ترشيح حمض وتنقية وترسيب كهربي. العملية النموذجية هي كما يلي: رقائق النحاس ← ترشيح الحمض ← محلول Cu²⁺ ← ترسيب التحليل الكهربائي ← نحاس عالي النقاء -. أثناء عملية التحليل الكهربائي، يكون تفاعل الكاثود هو Cu²⁺ + 2e⁻ → Cu، وتفاعل الأنود هو 2H₂O → O₂ + 4H⁺ + 4e⁻. في هذا النظام، لا يشارك الأنود في ترسيب النحاس ولكنه مسؤول عن الحفاظ على توازن الشحن في دائرة الإلكتروليت.
وفي المقابل، توفر أنودات Pt/Ti من NAVI Titanium نسبة عدم تلوث بالرصاص، واستقرارًا للأبعاد، وعمرًا تشغيليًا طويل الأمد-، وكفاءة عالية في تطور الأكسجين. بالتالي،أنود التيتانيوم البلاتينيتحل تدريجيًا محل الأنودات التقليدية في استعادة النحاس ببطارية أيون الليثيوم-، وإنتاج رقائق النحاس الإلكتروليتية، وإعادة تصنيع موارد النحاس الإلكترونية-. وينطبق هذا بشكل خاص على إنتاج النحاس-عالي النقاء، حيث يمكن حتى للكميات الضئيلة من التلوث أن تؤثر على أداء رقائق النحاس-مثل رقائق النحاس للبطارية، والرقائق المعدنية المغطاة بالنحاس-، والنحاس -للمواد الإلكترونية عالية الجودة. تساعد أنودات Pt/Ti في الحفاظ على نظام تحليل كهربائي نظيف، مما يسهل إنتاج منتجات نحاسية عالية الجودة-.
من بين بطاريات الطاقة لمركبات الطاقة الجديدة، برزت المواد الثلاثية عالية النيكل (NCM) باعتبارها اتجاهًا رئيسيًا لبطاريات الطاقة المستقبلية نظرًا لكثافة الطاقة العالية التي تتمتع بها. يتضمن إنتاج مواد NCM عادةً تحضير أملاح النيكل؛ تحضير أملاح الكوبالت. تحضير أملاح المنغنيز. هطول مشترك لتشكيل السلائف. والليثيوم والتلبيد. ومن بين هذه الخطوات، تفرض مرحلة إعداد السلائف متطلبات صارمة للغاية على نسب أيونات المعادن، ومراقبة الشوائب، وبيئة الأكسدة. التفاعل النموذجي هو Ni²⁺ + Co²⁺ + Mn²⁺ + OH⁻ → NiCoMn(OH)₂↓. للحصول على سلائف موحدة وعالية الأداء-، يلزم وجود رقابة صارمة على الرقم الهيدروجيني واحتمال الأكسدة والاختزال وحالات تكافؤ الأيونات المعدنية ونقاء المحلول.
وفي هذه العملية، يمكن استخدامه لتنظيم نظام الأكسدة الكهروكيميائية. على سبيل المثال، يجب أكسدة بعض Mn²⁺ لتكوين حالات أكسدة مستقرة (Mn²⁺ → Mn³⁺/Mn⁴⁺)، ويجب أكسدة بعض شوائب الحديد (Fe²⁺ → Fe³⁺)، وبالتالي تكوين رواسب Fe(OH)₃ التي تتم إزالتها من النظام. بالمقارنة مع عوامل الأكسدة الكيميائية، فإن أنود Pt/Ti يوفر العديد من المزايا: يمكن التحكم بدقة في قدرة الأكسدة الخاصة به بواسطة التيار؛ لا يقدم شوائب أنيونية جديدة. ولا ينتج كميات كبيرة من أملاح المنتج الثانوي-؛ وهي مناسبة للإنتاج الآلي المستمر.
شهد فوسفات حديد الليثيوم (LiFePO₄) نموًا سريعًا في قطاع بطاريات تخزين الطاقة بسبب تكلفته المنخفضة وسلامته العالية. على الرغم من أن مواد LFP لا تحتوي على-عناصر ذات قيمة عالية مثل النيكل والكوبالت، إلا أن قيمتها في إعادة التدوير تجتذب اهتمامًا متزايدًا مع تزايد حجم بطاريات تخزين الطاقة في نهاية-عمرها-. تتضمن عملية إعادة التدوير الرطبة LFP عادة ترشيح الحمض؛ فصل الليثيوم والحديد. استعادة الفوسفور. وتحضير ملح الليثيوم. أثناء عملية الترشيح الحمضي، LiFePO₄ + H⁺ → Li⁺ + Fe²⁺ + PO₄³⁻، حيث يوجد الحديد عادة في شكل Fe²⁺ ويتطلب المزيد من معالجة الأكسدة. يمكن استخدام أنودات Pt/Ti لأكسدة Fe²⁺ وفصل الحديد-الفوسفور وتنقية النفايات السائلة.
تطبيقات في معالجة الأكسدة المتقدمة لسوائل النفايات الناتجة عن إعادة تدوير البطاريات
تؤدي عملية إعادة التدوير الرطبة لبطاريات أيون الليثيوم- إلى توليد كميات كبيرة من مياه الصرف الصحي المعقدة. وتشمل المصادر الرئيسية سائل نفايات الترشيح الحمضي، وبقايا الاستخراج، ومياه غسيل المعدات، وسائل النفايات العضوية. تحتوي هذه على ملوثات COD، وأيونات الفلورايد، والمذيبات العضوية، والمواد الخافضة للتوتر السطحي، وأيونات المعادن الثقيلة. تشمل طرق المعالجة التقليدية الترسيب الكيميائي، والامتزاز، والترشيح الغشائي، والمعالجة البيولوجية. ومع ذلك، فإن مياه الصرف الصحي الناتجة عن قطاع الطاقة الجديدة تتميز بتركيبة معقدة وصعوبة في التحلل البيولوجي؛ ولذلك، تحظى تقنيات الأكسدة المتقدمة باهتمام متزايد.
نافي تيتانيومأنود التيتانيوم البلاتينيهي مادة أساسية في تكنولوجيا الأكسدة التحفيزية الكهربائية. تتضمن آلية عملها في المقام الأول الأكسدة الأنودية المباشرة، حيث تفقد الملوثات الإلكترونات مباشرة على سطح الأنود: عضوي → CO₂ + H₂O؛ والأكسدة غير المباشرة، حيث يولد الأنود أنواعًا نشطة مثل ·OH وO₃ وCl₂ وH₂O₂. هذه الأنواع تزيد من أكسدة الملوثات. نظرًا لقدرة البلاتين الممتازة على نقل الإلكترون، فإن أنود Pt/Ti قادر على الحفاظ على كفاءة تفاعل عالية. وتشمل مزاياها عدم الحاجة إلى كميات كبيرة من الكواشف الكيميائية؛ انخفاض إنتاج الحمأة. عملية مستمرة وسهولة التحكم الآلي. في محطات إعادة تدوير بطاريات الليثيوم- المستقبلية، من المتوقع أن يصبح نظام الأكسدة التحفيزي الكهربائي Pt/Ti مكونًا تكنولوجيًا رئيسيًا للتخلص من صفر سائل (ZLD) من مياه الصرف الصحي.
الأسئلة المتداولة
هل هناك خطر من ترشيح المعادن أثناء عملية الطلاء الكهربائي المتعلقة بالتطبيقات الطبية والغذائية؟
+
-
ج: في ظل ظروف التشغيل القياسية، يقوم الطلاء البلاتيني الكامل بعزل مصفوفة التيتانيوم، مما يؤدي إلى انخفاض شديد في ترشيح البلاتين وتلبية متطلبات النظافة الدقيقة للطلاء الكهربائي في أمريكا الشمالية. بمجرد تلف طبقة البلاتين، سوف تتآكل مصفوفة التيتانيوم وتنتج أيونات التيتانيوم لتلويث محلول الطلاء. يمنع تشغيل التيار الزائد لفترة طويلة-أو التشغيل في درجة الحرارة الزائدة-. يمكن تقديم تقارير اختبار الترشيح من طرف ثالث - لعمليات تدقيق امتثال المستخدم النهائي.
كيف يتم تحديد أنودات التيتانيوم المطلية بالبلاتين- وأنودات Ir-TA MMO؟
+
-
ج: أنودات البلاتين-التيتانيوم: مقاومة للأحماض العضوية ومحاليل الطلاء الحمضية المنخفضة-من الكلور، مع قدرة عالية على تطور الأكسجين، ومناسبة للطلاء بالذهب والطلاء بالروديوم والطلاء بالكروم الصلب؛ غير مناسب لظروف ارتفاع أيونات الكلوريد على المدى الطويل-.
أنود Ir-Ta MMO: مناسب لأكسدة مياه البحر ومياه الصرف الصحي التي تحتوي على نسبة عالية من الكلور؛ ومع ذلك، فإن الطلاء الكهربائي للمعادن الثمينة ينطوي على خطر ترشيح الطلاء، والذي يمكن أن يلوث بسهولة محلول الطلاء عالي النقاء-. بعد توفير مكونات محلول الطلاء ودرجة الحرارة والكثافة الحالية، فإننا نقدم حلول اختيار احترافية.
هل يعتبر الأنود المطلي بالبلاتين-التيتانيوم-المخلب من النفايات الخطرة؟ كيفية التعامل مع الامتثال للوائح؟
+
-
ج: التيتانيوم والبلاتين لهما قيمة إعادة التدوير؛ لا تعتبر أنودات النفايات نفايات خطرة، ويمكن إعادة تدويرها وصقلها إلى معادن ثمينة، وتتوافق مع لوائح الاقتصاد الدائري للاتحاد الأوروبي. توفر NAVI Titanium مستندات توجيهية لإعادة التدوير لمساعدة العملاء على استكمال السجلات البيئية، وحظر دفن النفايات والتخلص منها بشكل تعسفي.
بالنسبة لخطوط إنتاج الطلاء الكهربائي المتقطع الاستوائي، ما هو الفاصل الزمني الموصى به لتنظيف الأنودة؟
+
-
ج: بالنسبة لظروف ترشيح محلول الطلاء النموذجي، يوصى بفحص التقشر كل 30-45 يومًا والتنظيف المركزي كل شهرين. أثناء عمليات إيقاف التشغيل طويلة الأمد-، تأكد من إزالة الأنود وشطفه وتجفيفه لمنع الشوائب من الجفاف والتصلب وتآكل الطلاء.
طلاء الذهب والمجوهرات والاستفسار عن مشروع ثنائي الفينيل متعدد الكلور الصغير: ما هي المعلمات المطلوبة؟
+
-
ج: نوع الطلاء، تركيبة محلول الطلاء، الرقم الهيدروجيني، درجة الحرارة القصوى، التشغيل المستمر/المتقطع، حجم الأنود، طريقة التثبيت، العمر المتوقع، سمك طبقة البلاتين المستهدفة. المواصفات القياسية تدعم عينات الدفعات الصغيرة.
