مزج مسحوق معدني متكلس للتحكم في تدرجات المسام

عندما يصمم المهندسون عناصر مرشح عالية الأداء- للتحليل الكهربائي للمياه PEM، يشكل متغير واحد كل النتائج تقريبًا: وهو بنية المسام الداخلية. يبدو حجم المسام الموحد مثاليًا من الناحية النظرية، ولكن ديناميكيات الموائع العالمية-الحقيقية تتطلب شيئًا أكثر تعقيدًا. هذا هو المكانمسحوق المعدن الملبديدخل المزج في الصورة - ولماذا أصبح التدرج الدقيق عاملاً محددًا في هندسة الترشيح الحديثة.

لماذا نمزج أحجام مختلفة من جزيئات مسحوق المعدن الملبد؟

محدودية أنظمة المسحوق ذات الحجم الواحد-.

يتم إنشاء شبكة مسام موحدة عند استخدام حجم جسيم واحد فقط أثناء التلبيد. يقوم هذا الهيكل بعمل جيد في الفحص الأساسي، لكنه يأتي مع بعض التكاليف. يمكن للملوثات الدقيقة أن تمر عبرها لأن المساحيق الخشنة وحدها تشكل قنوات كبيرة ووعرة. تشكل المساحيق الدقيقة في حد ذاتها شبكات محكمة تمنع السوائل من الحركة، وتخفض الضغط، وتقصر عمر المنتج. في أنظمة التحليل الكهربائي PEM، يعد كل من التدفق العالي ودقة الالتقاط الدقيقة أمرًا ضروريًا-. ولا يعمل أي من الطرفين بشكل جيد في هذه المواقف.

المزج كاستراتيجية هندسية

يخطط المصنعون لخلط أحجام الجسيمات، مما يغير بنية المسام من الألف إلى الياء. مزيج متحكم فيه من مسحوق المعدن الخشن والناعم الملبد يملأ الفراغات بين الجزيئات، مما يخلق قنوات فارغة متدرجة بدلاً من القنوات العشوائية. في أبحاث تعدين المساحيق، يكون لنسب التدرج تأثير مباشر على متوسط ​​قطر المسام،

نسبة المسامية والسلامة الميكانيكية بعد التلبيد. يتم قياس خلطات مسحوق التيتانيوم في NAVI Titanium بحيث تحتوي على أحجام مسام تتراوح بين 5 ميكرومتر و80 ميكرومتر. يتيح ذلك للمهندسين تغيير النطاق دون الحاجة إلى استخدام مادة أساسية مختلفة تمامًا.

مزج مسحوق المعدن الملبد للتحكم في توزيع المسام

كيف يشكل تدرج الجسيمات البنية الداخلية

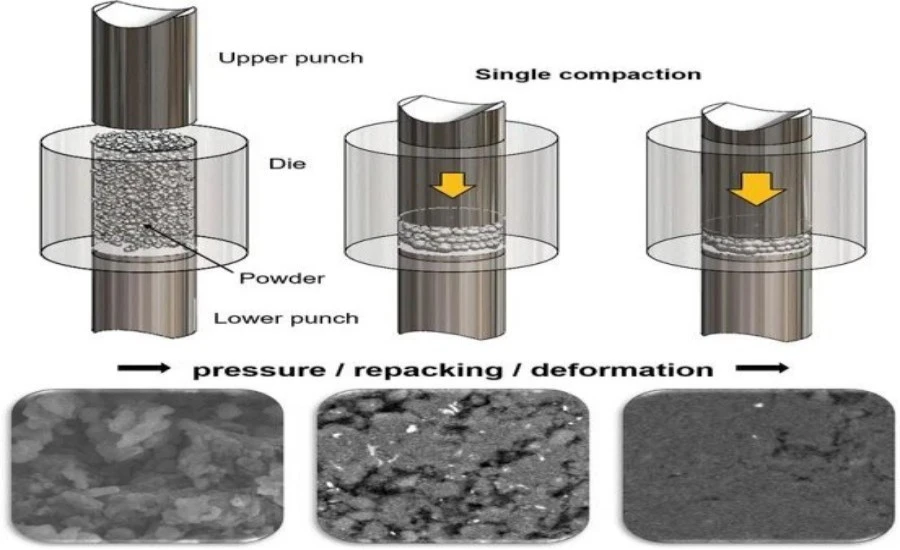

إن توزيع المسام ليس نتيجة للتلبيد؛ إنها نتيجة الطريقة التي تم بها صنع المسحوق عمداً. عندما يجتمع نوعان أو أكثر من الجسيمات معًا قبل أن يتم ضغطها، فإن الجسيمات الأصغر تقع بين الجسيمات الأكبر. وهذا يقلل من حجم المناطق الفارغة مع الحفاظ على مسارات التدفق المرتبطة. تقوم درجة حرارة التلبيد بعد ذلك بتحويل نقاط الاتصال هذه إلى إطار صلب ولكن به ثقوب. يعد التوزيع النهائي للمسام أكثر تطابقًا مع نسبة التصنيف الأصلية من أي خطوة معالجة لاحقة-. ولهذا السبب فإن اختيار المسحوق يأتي قبل الفرن وليس بعده.

محتوى الأكسجين ودوره الهادئ

في هذه العملية، جودة المسحوق مهمة جدًا. مسحوق التيتانيوم مع الكثير من الأكسجين يؤدي إلى أكسدة حدود الحبوب أثناء التلبيد، مما يضعف روابط الرقبة بين الجزيئات. كما أن هذه الأكسدة تجعل التوصيل الكهربائي أسوأ،

وهي مشكلة كبيرة في عناصر مرشح التحليل الكهربائي PEM حيث تحتاج طبقة التيتانيوم المسامية إلى العمل بشكل جيد لتحريك التيار. عند استخدام مسحوق تيتانيوم ناعم منخفض الأكسجين، والذي عادةً ما يكون به مستويات أكسجين أقل من 0.15 بالمائة من الوزن، فإن بنية عنصر الفلتر وموصليته تظل كما هي طوال عمره. لتلبية هاتين الحاجتين، تقوم NAVI Titanium باكتشاف وإنتاج مسحوق تيتانيوم عالي الأكسجين ومنخفض-الأوكسجين.

مسحوق معدني متكلس خشن وناعم لهياكل المرشحات المتدرجة

العمارة ذات الطبقات من خلال تركيب المسحوق

على الجانب الذي يدخل منه السائل، يحتوي هيكل الفلتر المتدرج على مسام أكبر، وكلما ابتعدت عن المخرج، تصبح المسام أصغر. يتم توزيع الجزيئات بالتساوي عبر عنصر الفلتر بأكمله بسبب هذا التصميم، بدلاً من تجميعها في منطقة واحدة. يؤدي هذا إلى فترات خدمة أطول، وانخفاض أكثر استقرارًا في الضغط بمرور الوقت، وزيادة القدرة على الاحتفاظ بالأوساخ بشكل عام. لعمل هذا الهيكل، استخدم الخلط الدقيق-الخشن بشكل مثاليمسحوق المعدن الملبدمطلوب أثناء خطوة تحضير المسحوق. تصبح حواف الطبقة غامضة ويصعب التنبؤ بسلوك التدرج عندما لا يتم توزيع أحجام الجسيمات بالتساوي عبر الدفعات.

استقرار الدفعة كمقياس للجودة

عندما يتم تصنيع الكثير من الوحدات، تؤثر كثافة المسحوق من دفعة إلى أخرى على ما إذا كانت عناصر التصفية تعمل بنفس الطريقة بالنسبة لهم جميعًا.

يمكن للتغيرات في توزيع أحجام الجسيمات، أو مساحة السطح، أو كثافة الصنبور أن تغير طريقة عمل التلبيد وتتسبب في تغيير حجم الثقب النهائي بعدة ميكرومترات. بالنسبة لاستخدامات التحليل الكهربائي PEM، يمكن لفارق بسيط يبلغ بضعة ميكرومترات أن يغير مدى جودة حماية الغشاء. قبل دخول أي مادة إلى مرحلة الإنتاج، تقوم NAVI Titanium بفحص صارم لكل دفعة من المسحوق للتحقق من توزيع حجم الجسيمات والكثافة الظاهرة ومحتوى الأكسجين.

كيف يؤدي تدرج مسحوق المعدن الملبد إلى إنشاء تدرجات في حجم المسام

ميكانيكية تكوين الفراغات أثناء التلبيد

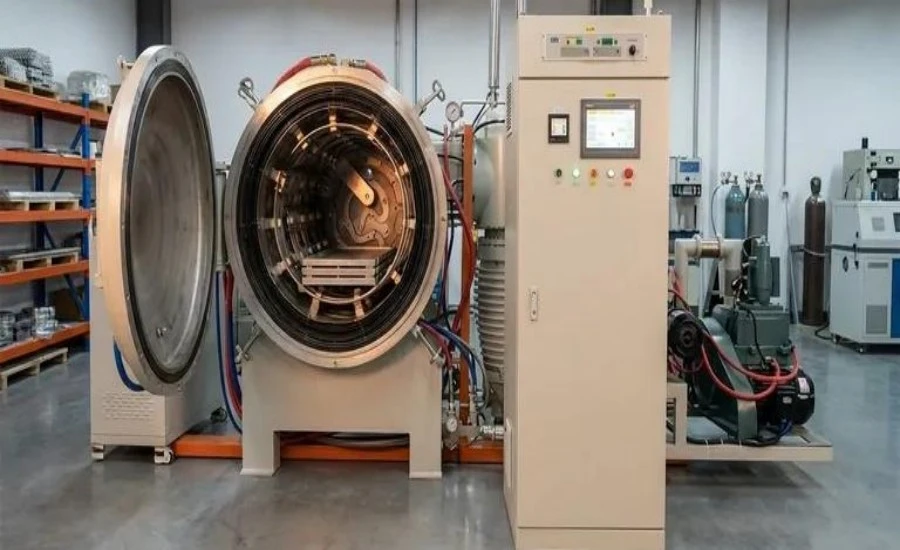

تلتصق جزيئات المسحوق معًا عند نقاط التلامس أثناء التلبيد بسبب انتشار الحالة الصلبة. يعتمد عرض المسام الفعال للجزء النهائي على حجم وشكل الفراغات المتبقية بين الجزيئات المرتبطة. تبقى المسافات بين الجسيمات الخشنة كبيرة عندما تغطي مساحة كبيرة. صحيح أن عرض الفراغ الفعال يصبح أصغر في حالة وجود جزيئات دقيقة. يمكن للمهندسين بسهولة تحويل خريطة تدرج المسحوق إلى تدرج في حجم المسام عن طريق نشر أنواع مختلفة من الجزيئات عبر مناطق مختلفة من المضغوطة. هذا ليس تخمينا. إنها عملية ميكانيكية يمكن التنبؤ بها واستخدامها مرارًا وتكرارًا.

نشاط التلبد وكثافة الهيكل العظمي

يتغير نشاط تلبيد المسحوق، أو مدى احتمالية قيام الجزيئات بتكوين روابط انتشار قوية عند درجة حرارة معينة، اعتمادًا على الحجم والشكل وكمية الأكسيد الموجود على سطح الجزيئات.

في درجات الحرارة المنخفضة، تعمل المساحيق عالية النشاط ذات الأسطح الخشنة والحواف الناعمة على تكوين شبكات هيكلية أكثر كثافة وقوة. في الهياكل المتدرجة، يعد هذا أمرًا مهمًا لأن الأجزاء المختلفة من نفس المكون قد تحتاج إلى سلوك تلبيد مختلف. من خلال اختيار مساحيق ذات مستويات نشاط مُقاسة، يمكن أن يتمتع الهيكل العظمي النهائي بنفس الكثافة في جميع مناطق التدرج. هذا يحافظ على الطبقات من الحواف الضعيفة.

استخدام مزج مسحوق المعدن الملبد لتحسين نقل السوائل

إدارة انخفاض الضغط في عناصر مرشح PEM

تعتمد مدى جودة تحريك عنصر الفلتر الملبد للسائل على مدى ارتباط المسام ببعضها البعض. جيد-مختلطمسحوق المعدن الملبديحافظ الحجم المدمج على مسارات مفتوحة ومتعرجة بحيث يمكن للغاز والماء التحرك من خلالها دون مقاومة كبيرة. في التحليل الكهربائي للمياه PEM، تحتاج طبقة نقل التيتانيوم المسامية إلى السماح للماء والأكسجين بالمرور في نفس الوقت على جانب الأنود. يمكن تلبية حاجة النقل المزدوج- هذه بسهولة من خلال بنية متدرجة ذات منطقة خارجية خشنة ومنطقة داخلية أكثر سلاسة. وهذا يقلل من انخفاض الضغط مع الحفاظ على الامتصاص الدقيق اللازم لحماية الغشاء.

-استقرار التدفق على المدى الطويل

عندما يتم انسداد الثقوب من منطقة المدخل إلى الداخل، ينخفض ​​أداء الترشيح. يتم إبطاء التقدم من خلال بنية متدرجة، والتي تستخدم الطبقة الخارجية الأكثر خشونة كمنطقة تصفية مسبقة-. وهذا يحافظ على نظافة الطبقة الداخلية الدقيقة لفترة أطول.

ويؤدي هذا بشكل مباشر إلى إطالة عمر الخدمة وتقليل تكرار الصيانة، وهي فوائد يتم قياسها في الأداء في مصانع إنتاج الهيدروجين الأخضر واسعة النطاق-حيث تكلف فترات التوقف عن العمل الكثير. التدرج الدقيق للمسحوق هو الاختيار الهندسي الذي تم إجراؤه في المراحل الأولية مما يجعل هذه الموثوقية ممكنة في المراحل النهائية.

خاتمة

السيطرة على الاختلافات في أحجام المسام فيمسحوق المعدن الملبدعناصر الترشيح هي مشكلة تحتاج إلى حل في هندسة المساحيق، وليس في التصنيع. إذا كان عنصر المرشح النهائي يلبي أهداف التدفق والاعتراض والتوصيل اللازمة لاستخدامات التحليل الكهربائي PEM، فإن ذلك يعتمد على توزيع حجم الجسيمات والنظافة ومحتوى الأكسجين ونسبة التدرج التي تم اختيارها. إن مزج المسحوق ليس بالتفاصيل الصغيرة؛ وهو ما يجعل عناصر التصفية تعمل.

قم بترقية نظام الترشيح الخاص بك باستخدام حلول المسحوق المعدني الملبد المخصص من NAVI Titanium

تعمل شركة NAVI Titanium Metal Technology Co., Ltd. على التصميم الهندسي الدقيقمسحوق المعدن الملبدركائز مثالية لعناصر مرشح التحليل الكهربائي PEM وغيرها من احتياجات الترشيح الصناعية الصعبة. NAVI Titanium هي شركة موثوقة تبيع مسحوق المعدن الملبد. إنها توفر مسحوق تيتانيوم عالي النقاء-ومنخفض الأكسجين-، وهياكل ثقب فريدة بأحجام تتراوح من 5 إلى 80 ميكرومتر، وأنظمة مسحوق ثابتة-دفعية مصممة لمشروعات الهيدروجين الأخضر الكبيرة. يعمل فريقنا الهندسي مباشرة مع العملاء لإنشاء وصفات تدرج مثالية لمجموعة من ظروف العمل، بدءًا من المرشحات الصناعية العامة وحتى بيئات التحليل الكهربائي ذات الضغط العالي-. أرسل إلى NAVI Titanium مواصفاتك الفنية الآن لتعرف كيف يمكن لأنظمة المسحوق المخصصة الخاصة بها أن تساعدك في تحقيق أهداف الإنتاج الخاصة بك، وتقليل تآكل المعدات، وزيادة عمر خدمة الفلتر.

اتصل بنا:sales@navititanium.com.

مراجع

1. الألمانية، تلبيد RM: من الملاحظات التجريبية إلى المبادئ العلمية. بتروورث-هاينمان، 2014.

2. سميد، ج.، كوستورنوف، AG، وشابوفال، V. "المرشحات المعدنية المسامية والأغشية لتطبيقات الغاز- السائلة." تعدين المساحيق والسيراميك المعدني، المجلد . 41، رقم . 5–6، 2002، الصفحات . 310–317.

3. كارمو، إم، فريتز، دي إل، ميرجيل، جيه، وستولتن، دي. "مراجعة شاملة للتحليل الكهربائي للمياه بيم". المجلة الدولية للطاقة الهيدروجينية، المجلد . 38، العدد . 12، 2013، الصفحات . 4901–4934.

4. Lefebvre، LP، Banhart، J.، and Dunand، DC "المعادن المسامية والرغاوي المعدنية: الوضع الحالي والتطورات الأخيرة." المواد الهندسية المتقدمة، المجلد . 10، رقم . 9، 2008، الصفحات . 775–787.

5. Randall, MG, and Gauckler, LJ "تأثيرات توزيع حجم الجسيمات على سلوك التلبيد لضغط المسحوق." مجلة جمعية السيراميك الأمريكية، المجلد . 78، رقم . 3، 1995، الصفحات . 673–679.

6. Majumdar, A., and Bhushan, B. "دور الهندسة الكسورية في توصيف الأسطح الخشنة وخصائصها القبلية." مجلة ASME لعلم الاحتكاك، المجلد . 112، رقم . 2، 1990، الصفحات . 205–216.
