تطور قضيب أنود التيتانيوم: من الأقطاب الكهربائية التقليدية إلى الطلاءات المتدرجة

غالبًا ما يتم استخدام أقطاب الجرافيت والفولاذ المقاوم للصدأ والحديد والنحاس في أنظمة التحليل الكهربائي للكلور. ولَّدت هذه المواد العديد من المشكلات التشغيلية، مما أعاق نمو الشركات. دخلت الجسيمات إلى أنظمة معالجة ملوثة عندما تتعطل أقطاب الجرافيت بسرعة في البيئات التي تحتوي على نسبة عالية من الكلوريد. أدى التآكل إلى كسر إصدارات الفولاذ المقاوم للصدأ بعد 6-12 شهرًا من الاستخدام. تتميز بدائل الحديد والنحاس بعمر افتراضي أقصر وعدم استقرار كيميائي، مما يجعل مياه الشرب غير آمنة.

تسبب العمليات الكيميائية حالات تآكل عندما يتم تحليل هيبوكلوريت الصوديوم كهربائيًا. تطلق الكهرباء المتدفقة عبر المحاليل المالحة غاز الكلور عند الأنود، مما يولد بيئة مؤكسدة شديدة. وكانت المواد التقليدية تفتقر إلى الخمول الكيميائي؛ ولذلك، كان لا بد من تغيير الأقطاب الكهربائية بشكل متكرر، مما يكلف أكثر ويتسبب في فشل النظام.

تم اختيار التيتانيوم كأفضل مادة أساسية لأنه شديد المقاومة للصدأ ومستقر كهربائياً. تحتوي أسطح التيتانيوم بشكل طبيعي على طبقة أكسيد تحميها من هجوم أيونات الكلوريد. وهذا يتيح لهم العمل بشكل جيد في إعدادات-الملوحة العالية لفترة طويلة. أجرت كليات الهندسة الكهروكيميائية بحثًا يوضح أن صفائح التيتانيوم يمكن أن تحافظ على شكلها حتى بعد تحليلها كهربائيًا دون توقف لأكثر من 50000 ساعة.

فائدة أخرى مهمة هي أن أنودات التيتانيوم مستقرة من حيث أبعادها. على عكس مواد الأقطاب الكهربائية التي تحتاج إلى الاستبدال، فإن التيتانيوم المعالج بشكل صحيح يحافظ على ثبات تباعد الأقطاب الكهربائية داخل الخلايا الإلكتروليتية. وهذا يضمن احتياجات الجهد المستقرة وإخراج الكلور بشكل ثابت طوال فترة الخدمة. تعتبر هذه الجودة مهمة جدًا لأنودات التيتانيوم المستخدمة في تطبيقات معالجة المياه التي تحتاج إلى تحكم دقيق في كمية المبيدات الحشرية المستخدمة.

عندما تم إنشاء طبقات أكسيد المعادن المختلطة (MMO) في الستينيات، غيرت طريقة تصنيع أقطاب التيتانيوم. ووجد العلماء أن وضع طبقات رقيقة من أكاسيد المعادن الثمينة على ركائز التيتانيوم، وخاصة مركبات الإيريديوم والروثينيوم، يجعل الأسطح نشطة للغاية. قللت هذه الأغلفة بشكل كبير من الإمكانات الزائدة اللازمة لتطور الكلور، مما أدى إلى استخدام طاقة أقل بنسبة 30-45% مقارنة بالخيارات التي لم تكن مغلفة.

في البداية، كانت تركيبات MMO تستخدم في الغالب طبقات طلاء بسيطة ذات طبقة واحدة- لها نفس التركيب طوال الوقت. على الرغم من أنها كانت أفضل بكثير من الأقطاب الكهربائية المعدنية العارية، إلا أنها لم تكن مثالية للاستخدام على المدى الطويل-. نظرًا لتوزيع الضغط بالتساوي عبر طبقات الطلاء، فقد تنكسر أحيانًا في وقت مبكر جدًا من خلال التصفيح أو التكسير الدقيق. حدث هذا غالبًا في المواقع التي كان عليها التعامل مع التغيرات في درجة الحرارة أو الكثافة الحالية.

الأول قضيب أنود التيتانيوم كانت المنتجات المباعة في المتاجر تحتوي على طلاءات أكسيد الروثينيوم النقي التي تم وضعها مباشرة على ركائز التيتانيوم التي تم سفعها بالرمل. وبالمقارنة بالمواد التقليدية، كانت هذه الأنظمة قادرة على تطوير الكلور بجهد كهربائي أقل للخلايا. كانت طبقة أكسيد الروثينيوم حافزًا كبيرًا لتفاعل تطور الكلور، مما جعل من الممكن صنع هيبوكلوريت الصوديوم بطاقة أقل.

في الاستخدامات المعتدلة-كأنظمة تنظيف حمامات السباحة-الصغيرة الحجم، كانت طبقات الروثينيوم النقي تعمل بشكل جيد بما فيه الكفاية. في ظل الاستخدام المتقطع، كان متوسط ​​عمر الخدمة ما بين 2 إلى 4 سنوات. من ناحية أخرى، أظهر التشغيل المستمر بكثافة -التيار- العالية أن الطلاء لم يكن متينًا للغاية. عندما تغيرت درجة الحرارة، تسبب الاختلاف في معاملات التمدد الحراري بين أكسيد الروثينيوم وقاعدة التيتانيوم في إجهاد السطح البيني، مما أدى إلى انتشار الشقوق الصغيرة عبر طبقة التغطية.

باستخدام طبقات أكسيد الروثينيوم والإيريديوم الثنائية، تمكن المهندسون من حل مشاكل الجيل الأول-. في ظروف الأكسدة، يكون أكسيد الإيريديوم أكثر استقرارًا كيميائيًا من الروثينيوم ولكنه أقل تحفيزًا. يعمل هذا المزيج لأن الروثينيوم نشط ويدوم الإيريديوم.

زادت طبقات الطلاء ذات الطبقة المفردة من الروثينيوم-الإيريديوم-عمر الخدمة المستمر-إلى 4-6 سنوات. تمنع المادة المركبة أيونات الكلوريد بشكل أفضل مع الاحتفاظ بالحركية الكهروكيميائية. استخدم مصنعو أنود التيتانيوم هذه التكنولوجيا لسخانات المياه وأنظمة معالجة المياه الصناعية في التسعينيات وأوائل القرن الحادي والعشرين.

تفوقت طلاءات MMO التقليدية الموحدة على أنظمة التنتالوم والقصدير وأكسيد التيتانيوم الثنائية. تم تحسين الخصائص الميكانيكية والحرارية للطلاءات-المتعددة المكونات. حافظت التركيبة المتسقة للطلاء عبر سُمكه على الأداء المستمر، في حين استمر الضغط المتراكم عند تلامس ركيزة الطلاء-.

أدت دراسات فشل الطلاء إلى طلاء متدرج. وجد العلماء أن التحول المفاجئ من ركيزة التيتانيوم المعدنية إلى طلاء الأكسيد خلق منطقة تركيز إجهاد قابلة للكسر ميكانيكيًا. استخدم المهندسون أنظمة متعددة-من الطبقات مع تغييرات تدريجية في التركيب من ملامسة الركيزة إلى السطح الخارجي لنشر الحرارة والأحمال الميكانيكية عبر العديد من الأسطح.

تشتمل قضبان أنود التيتانيوم المتدرجة الحديثة على 3-5 طبقات محسنة وظيفيًا. يرتبط التيتانيوم الموجود في الطبقة السفلية بالأساس ويؤثر على خصائص المواد. توازن الطبقات الوسطى بين التحفيز والبنية. تعمل الطبقة العليا على تعزيز تطور الكلور ومقاومة المنحل بالكهرباء.

أدى التحديث المعماري إلى حل أربعة أخطاء كبيرة في النظام. اللمسات الخفيفة تقلل من الشقوق الصغيرة. الترابط البيني المعزز كيميائيًا يقاوم التصفيح. تمنع الطبقات المتعددة أيونات الكلوريد والركائز السلبية. يخلق التركيب المتدرج طريق انتشار معقد يبقي الكائنات الخطرة خارج قاعدة التيتانيوم.

طلاء متدرج يحسن خصائص التشغيل. عند نفس كثافة التيار، تظهر القياسات المعملية والميدانية انخفاض جهد الخلية بمقدار 200-400 مللي فولت مقارنة بالطلاءات الموحدة. الجهد المنخفض يوفر الطاقة. تستخدم أنودات التيتانيوم المطلية بالتدرج الجديد - 3.2-3.8 كيلووات ساعة/كجم من الكلور.

يتطلب النشاط التحفيزي الفعال تركيبة سطحية تعمل على زيادة المواقع النشطة إلى الحد الأقصى مع الحفاظ على البنية. تعمل هندسة واجهة النظام المتدرجة على تسريع حركية تفاعل تطور الكلور من خلال تحسين ملامسة طبقة الطلاء. يُظهر التحليل الطيفي للمقاومة الكهروكيميائية مقاومة أقل لنقل الشحنة في واجهة الإلكتروليت - القطب. وهذا يدل على أن الهياكل المتدرجة تحفز العمليات بشكل أفضل.

وهناك سمة أخرى وهي-الاعتمادية على الأداء على المدى الطويل. تكشف الطلاءات التقليدية عن طبقات وسيطة أو مواد أساسية أقل نشاطًا أثناء تآكلها. ونظرًا لأن كل طبقة تتمتع بفعالية تحفيزية ممتازة، فإن أنظمة التدرج تحتفظ بالخصائص الكهروكيميائية طوال الوقت.

قد تكون الفائدة الاقتصادية الرئيسية للطلاء المتدرج هي إطالة عمر الخدمة. تشير بيانات محطة معالجة مياه الصرف الصحي والمياه الصناعية إلى 8-10 سنوات لطبقة -التدرج-المبنية من البئرقضيب أنود التيتانيومالجمعيات. هذه المتانة أفضل مرتين إلى ثلاث مرات من الطلاء الموحد في إعدادات مماثلة.

يؤثر العمر الأطول على تكاليف ملكية أجهزة هيبوكلوريت الصوديوم. يتم اقتراح أنودات التيتانيوم المطلية بالتدرج- من خلال تحليل التكلفة مدى الحياة على الرغم من ارتفاع تكلفتها. تنخفض الصيانة ووقت توقف النظام وإدارة المخزون مع انخفاض تكرار الاستبدال.

زيادة الموثوقية تتجاوز طول العمر. تتعامل الطلاءات المتدرجة بشكل أفضل مع الصعوبات التشغيلية وظروف العمل السيئة. قد تعمل الأقطاب الكهربائية المغلفة -المتدرجة على تثبيت التركيبات مع تغير معدلات التدفق، أو درجات الحرارة، أو الإلكتروليتات. تعد المرونة العملية لقضيب الأنود -المزود بالطاقة من التيتانيوم لأنظمة سخانات المياه أمرًا بالغ الأهمية عندما تتغير ظروف التشغيل بانتظام.

إن الفوائد البيئية لتقنية الطلاء المتدرج تساوي التدقيق الصناعي. تقليل استخدام الطاقة لتقليل انبعاثات الكربون المرتبطة بالكهرباء-. انخفضت طاقة إنتاج هيبوكلوريت الصوديوم بنسبة 20-30%، مما أدى إلى تقليل انبعاثات الكربون في جميع محطات معالجة المياه.

إطالة عمر القطب الكهربائي يقلل من التأثير البيئي لإنتاج الأجزاء. هناك حاجة إلى الطاقة والموارد لاستخراج وتنقية مواد طلاء التيتانيوم والمعادن الثمينة. تعمل طريقة الطلاء المتدرج على مضاعفة أو مضاعفة العمر التشغيلي، مما يوفر دورات التصنيع. وهذا يقلل من النفايات الصناعية واستخدام الموارد.

الاستدامة الاقتصادية تقلل من استثمار رأس المال وتثبت تكاليف التشغيل. يمكن لمديري المرافق تقليل تكاليف فشل الطلاء من خلال التقدير الدقيق لمتطلبات استبدال القطب الكهربائي والتخطيط. تتم الصيانة بشكل أقل في كثير من الأحيان، لذلك قد يتم إعادة توزيع الموظفين على مهام مهمة أخرى، مما يعزز إنتاجية المبنى وكفاءته.

تستخدم مولدات هيبوكلوريت الصوديوم الحديثة قدرًا أكبر من المراقبة والتحكم للاستفادة من ثبات أنودات التيتانيوم المعالجة بالتدرج-. تساعد مراقبة الجهد الكهربي في الوقت الفعلي على التخطيط للصيانة والتنبؤ بفشل الطلاء مع زيادة الجهد. يعمل تحسين الكثافة الحالية على تحسين توليد الكلور وعمر القطب الكهربائي.

تعمل أنظمة التحكم الذكية-وتجميعات قضبان أنود التيتانيوم عالية الأداء على إنتاج الكلور عند الطلب. بناءً على الطلب، قد تقوم محطات معالجة المياه بتعديل إنتاج المطهرات. تعمل المرونة على التطهير عندما يكون الطلب مرتفعًا وتقلل من فقدان الطاقة عندما يكون الطلب منخفضًا.

نظرًا للكيمياء الكهربية الثابتة، تعمل الأنودات المتدرجة-المغلفة على تحسين التحكم في الجرعة. تفقد أنظمة الأقطاب الكهربائية كفاءتها وتتطلب معايرة دورية، لكن أنظمة التدرج الحديثة تنتج الكلور إلى الأبد. لمعالجة مياه الشرب يجب أن تكون جرعة المطهرات ضمن الحدود القانونية حفاظاً على الصحة العامة دون أن تكون لها رائحة أو طعم كريه.

توفر الشركات المصنعة طلاءات متدرجة لتطبيقات مختلفة. تستخدم أنظمة التحليل الكهربائي لمياه البحر طبقات مقاومة للتآكل- تعمل بشكل أفضل في ظروف الأملاح والكبريتات. تستخدم محطات معالجة مياه الصرف الصحي في المناطق الحضرية مخاليط لإدارة الملوثات البيولوجية والتغيرات المنحل بالكهرباء. يقوم مصنعو أنود التيتانيوم بتحسين الشكل الهندسي لأنواع المفاعلات. يعمل التدفق القائم على الأنبوب--من خلال أنظمة الإلكترودات بشكل فعال لأن الإلكتروليتات تتدفق عبر أنودات التيتانيوم الدائرية. يمكن لمفاعلات الأقطاب الكهربائية المتوازية الكبيرة - أن تستخدم الألواح. توفر الشبكات المعدنية والأقطاب الكهربائية الممتدة مساحة سطح كبيرة ويمكن استخدامها في الأنظمة الصغيرة ذات مساحة التثبيت المحدودة. يؤدي ضبط مزيج الطلاء وسمكه وبنيته إلى تحسين الأداء-مقابل-التكلفة لكل تطبيق. قد تحتاج المدن الكبيرة ذات الاستخدام المنتظم إلى أنظمة متدرجة متعددة الطبقات-باهظة الثمن وطويلة الأمد. عند العمل مع مورد أنود التيتانيوم، قد تستفيد المؤسسات الصغيرة ذات جداول العمل المتقلبة من تركيبات التدرج الفعالة من حيث التكلفة والتي تتفوق في الأداء على الطلاءات الموحدة.

تعمل مجموعات الموردين المتقدمة ومختبرات الأبحاث على إنشاء -تقنيات طلاء من الجيل التالي. قد تؤدي الطبقات الحفزية ذات البنية النانوية ذات التوجهات البلورية المنظمة إلى تقليل الإمكانات الزائدة. تعمل الطلاءات المسامية ثلاثية الأبعاد - على تحسين سطح التفاعل الكهروكيميائي. قد يؤدي هذا إلى زيادة الكثافة الحالية دون التأثير على حياة القطب الكهربائي. يؤدي استخدام الأساليب الحسابية في علم المواد إلى تسريع عملية اكتشاف تركيبة الطلاء. قد تتوقع عمليات المحاكاة باستخدام نظرية الكثافة الوظيفية السلوك الكهربائي للمواد المحتملة قبل الإنتاج والاختبار باهظ الثمن. تقوم خوارزميات التعلم الآلي بتحليل أداء النظام المثبت لتحديد معلمات التشغيل المثلى وأهداف تطوير الطلاء.

قد يتغير التصنيع الإضافيقضيب أنود التيتانيومتصنيع. قد توفر الطباعة ثلاثية الأبعاد-أشكالًا هندسية داخلية معقدة لا تستطيع التصنيع التقليدي توفيرها. يؤدي الطلاء المتدرج إلى مواد متدرجة وظيفيًا مع تركيبات متغيرة بدلاً من الطبقات.

تؤثر المعالجة المسبقة للركيزة على أداء قطب التيتانيوم المطلي. تستخدم المؤسسات الحديثة أساليب تحضيرية معقدة، في حين استخدمت الصناعة المبكرة السفع الرملي. يؤدي النقش الكيميائي متعدد الخطوات- إلى إنشاء أنماط خشونة سطحية يتم التحكم فيها والتي تعمل على تحسين التصاق الطلاء دون تدهور الركيزة.

أصبحت أسطح التيتانيوم النقي شائعة في-الأقطاب الكهربائية المتطورة. قد تتسبب عيوب مخزون التيتانيوم الصغيرة في ظهور خلايا كلفانية أو تركيزات إجهاد تؤدي إلى إتلاف الطلاءات قبل الأوان. لمنع مشاكل المتانة، تستخدم الشركات درجات التيتانيوم التي يتم التحكم فيها بدقة لتصنيع الأقطاب الكهربائية الأساسية.

يؤدي تعديل سطح الطلاء المسبق- إلى زيادة تفاعل طلاء الركيزة-. تعمل الأكسدة الحرارية على إنشاء طبقة ثاني أكسيد التيتانيوم الخاضعة للرقابة لطلاء أكسيد المعدن الثمين. تعمل المعالجة بالبلازما على تسخين التيتانيوم، مما يعزز الرابطة الكيميائية بين المادة الأساسية وطبقة الطلاء الأولى. تحتاج أنماط الطلاء المتدرجة إلى مزيد من الترابط؛ ولذلك، هذه الخطوات حاسمة.

تعمل طبقات الطلاء المتدرجة المتعددة الطبقات المطبقة بشكل صحيح على إنشاء أنماط تركيبية. الانهيار الحراري هو طريقة الطلاء التجاري الأكثر شيوعًا. إنهم بحاجة إلى تطبيق محلول السلائف بشكل متكرر ودرجات حرارة عالية. مع كل دورة طلاء، يتكاثف مزيج المحلول الأولي ويطابق بنية التدرج.

تغطي المرافق المتقدمة الأشكال الهندسية المعقدة للأقطاب الكهربائية بشكل متساوٍ من خلال تطبيق الحلول الآلية. يمكن أن يحافظ الطلاء الآلي على سماكة الطبقة على الركائز ذات الأشكال الأنبوبية أو الشبكية أو الفردية- والتي يصعب تطبيقها يدويًا. يتم تحويل المركبات الأولية بالكامل إلى أطوار أكسيد فلز مختلط بدون وسيط وسيط أثناء الانهيار الحراري مع التحكم الدقيق في درجة الحرارة.

تضمن فحوصات مراقبة الجودة أن يكون الطلاء صلبًا ويحتوي على المكونات الصحيحة طوال فترة الإنتاج. تم تأكيد التحميل المتوقع للمعادن الثمينة بواسطة مضان الأشعة السينية -. يقوم SEM بفحص البنية التحتية للطلاء بحثًا عن الشقوق والثقوب والتصفيحات التي قد تؤثر على أداء القطب الكهربائي.

تشتمل أنودات معالجة مياه التيتانيوم الحديثة على العديد من ابتكارات التصميم-المعززة للأداء. يوازن تباعد قطب الخلية الكهربائي بين نقل الكتلة وانخفاض الجهد. تعمل طرق الاتصال على تقليل المقاومة الكهربائية وتمكين الاستخدام -التوسع المستحث.

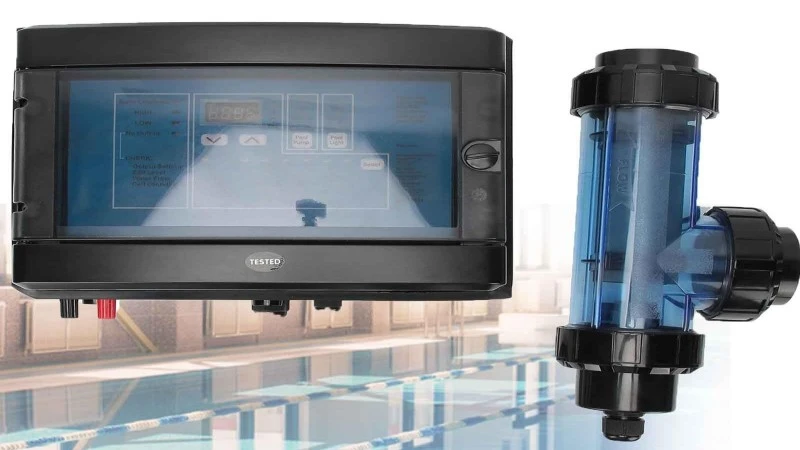

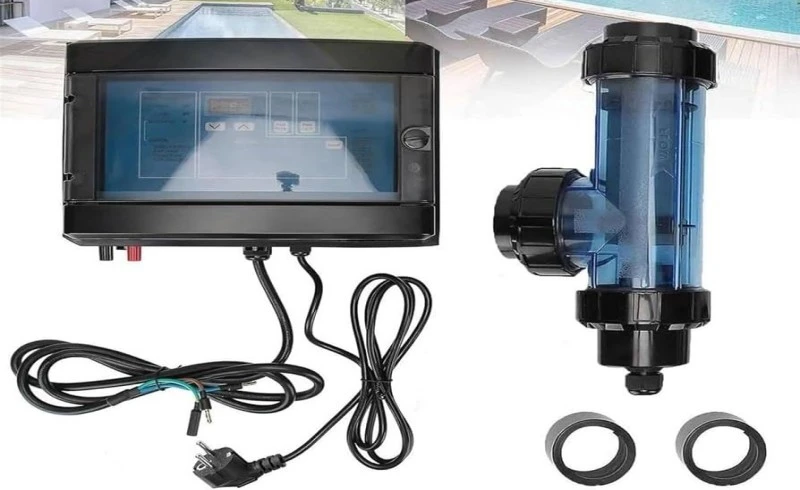

تُستخدم مجموعات الأقطاب الكهربائية الصغيرة المتدفقة-من خلال الخلايا في معظم أنظمة تطهير حمامات السباحة المخصصة للعائلات أو حمامات السباحة التجارية. في بعض الأحيان يكون تقليل المساحة وسهولة التركيب أكثر أهمية من الكلور في عملية التعقيم. نظرًا لأن أنظمة التجميع تعمل بشكل متقطع، فقد لا تكون تركيبات الطلاء المتدرج ذات التكلفة الفعالة- مناسبة للعمليات الصناعية.

تعمل وحدات الأقطاب الكهربائية ذات السعة الكبيرة على تشغيل أنظمة تطهير مياه الصرف الصحي ومياه الشرب البلدية في البيئات الصعبة. تحافظ وحدات الأقطاب الكهربائية المتعددة على تشغيل هذه الأنظمة أثناء عملية الإصلاح. نظرًا لأن المواد الكيميائية المستخدمة في مياه الصرف الصحي قاسية، يجب أن تدوم الطلاءات المتدرجة. تدفع هذه الأنظمة تكاليفها من خلال فترات خدمة أطول وأداء موثوق.
